50W锂电池组无线充电方案

本设计针对多串锂电池组的无线充电应用，包含发送端及接收端。MCU采用ST公司的8bit单片机，实现功率控制、异物检测、充电信息接收、显示、过温保护等的功能。接收端(电池包)采用Microchip公司的MCP19XXX作为控制芯片，其集成了MCU及PWM控制器，对锂电池组进行充、放电管理，及将状态信息传送给发送端。

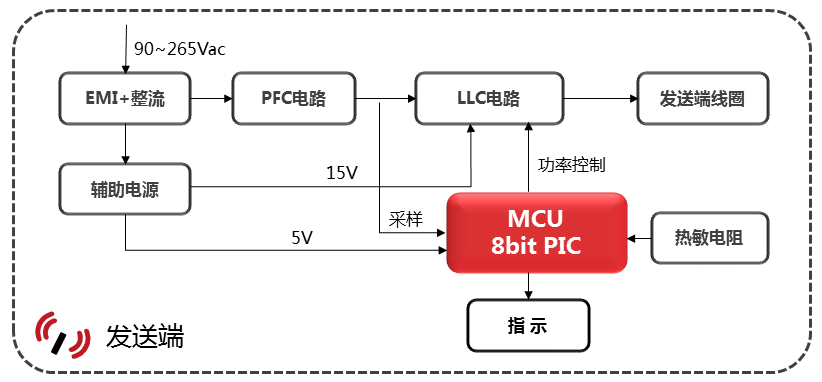

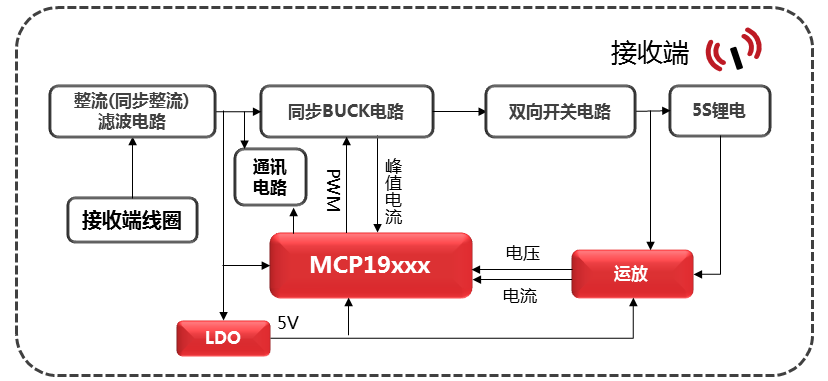

硬件框图

方案特点

采用单线圈方式（发送端及接收端各1个线圈，同时用作功率传输及通信）

采用私有的通讯协议

采用电磁感应技术

最大充电距离≤10mm

异物检测：＜1W

有异物检测、充电、充满、故障等状态指示

输入电压：90Vac~265Vac

输出功率：50W

电池负载：5S锂电池

充电恒流电流：2.5A

最大效率（电池充电功率/输入功率）：>75%

待机功耗：＜1W

PF值（满载）：>0.95

THD（满载）：<10%

目标应用

多串锂电池包的无线充电，如电动工具、电动自行车、吸尘器、无人机等的锂电池包的无线充电。
